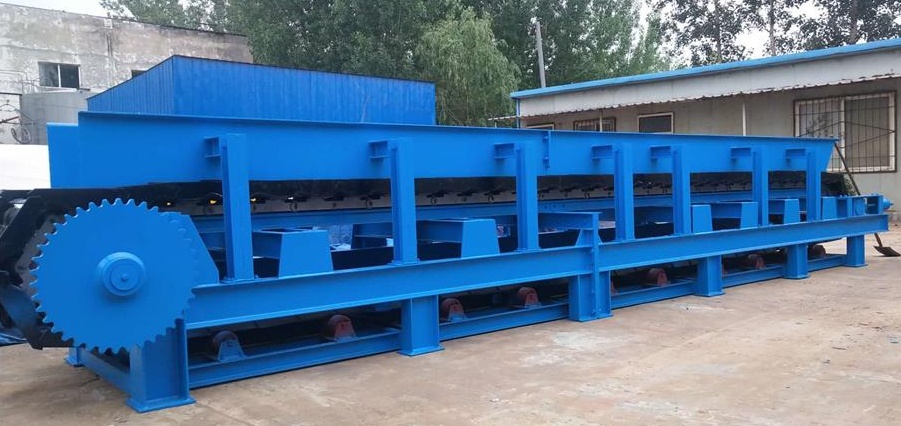

輕型板式給料機廣泛用于礦山、水泥、化工及冶金行業的采送、轉運、配料等工藝過程中,板式給料機尤其是運送塊度≤400mm以下、高溫和尖銳的物料尤為適合,并能在露天和潮濕等惡劣的環境下可靠地工作。
板式給料機特點:
板式給料機傳動系統可采用交流無*調速電機、變頻調速電機,雙*擺線針輪減速機和電器保護裝置,因而具有調速均勻,總體寬度尺寸小和自動過載保護等優點;
板式給料機轉動部位采用滾動軸承,拖鏈采用套筒大滾子板式鏈,大降低了功率消耗;
板式給料機料槽銜接采用弧形搭接,因而有效地防止了物料的散漏現象;
可采用整體全封閉護罩,利于排塵;能安裝防止輸送鏈逆轉制動裝置;
在給料機安裝高度較大時,可以設置人行道,工作平臺及保護裝
輕型板式給料機參數表 Table 1:Table of parameters of light plate feeder
型號 Model | 輸送槽寬度 Groove Width | 鏈輪中心距 C-C Length | 給料速度(m/s) Speed | 給料粒度 Granule Size | 輸送量(t/h) Capacity |
BQ500-2~15 | 500 | 2~15 | 0.05-0.4 | ≤100 | 50 |
BQ630-3~15 | 630 | 3~15 | 0.04-0.4 | ≤200 | 80 |
BQ800-3~18 | 800 | 3~18 | 0.04-0.4 | ≤300 | 150 |
BQ1000-3~18 | 1000 | 3~18 | 0.03-0.4 | ≤400 | 250 |
BQ1250-3~18 | 1250 | 3~18 | 0.03-0.4 | ≤450 | 350 |

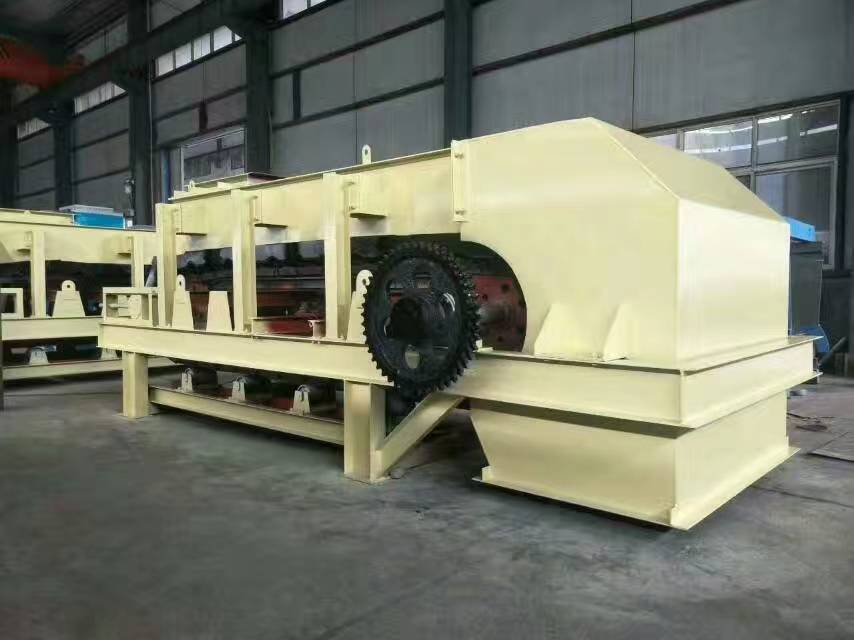

BWZ型重型板式給料機是運輸機械的輔助設備,該機應用于大型選礦廠破碎分*車間及水泥、建材等部門,作為料倉向初*破碎機連續和均勻給料,重型板式給料機也可用于短距離輸送粒度與比重較大、粒度較大、溫度較高的物料。重型板式給料機可水平安裝,也可傾斜安裝,*傾角20°
二、特點
重型板式給料機拖曳鏈條采用**廠家生產的標準干式履帶鏈條,無需潤滑,抗拉強度高安裝維護方便。如圖:
重型板式給料機所有鏈連接部位均采用脹套和鎖盤連接,不損傷軸徑,減少應力集中,方便拆裝。
重型板式給料機鏈板為沖壓焊接結構,鏈板之間弧形搭接,工作時不漏料,鏈板上下加強,具有更大的承載能力。
重型板式給料機驅動裝置采用懸掛單點浮動支撐方式,齒徑吻合不受基礎精度的影響,可*限度減少板喂機的徑向安裝尺寸
板式給料機槽板
三、板式給料機傳動形式
重型板式給料機按照傳動方式分為:
a)右傳動:傳動裝置在喂料運行方向右側
b)右傳動:傳動裝置在喂料運行方向左側
按照給料速度變化方式分:
a)恒速式;
b)調速式
